您当前的位置是：覆膜砂
发布时间：2017-11-04 05:48:59 点击数：697 作者：莱州市金丰制钳有限公司

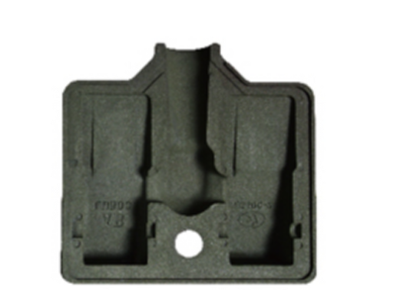

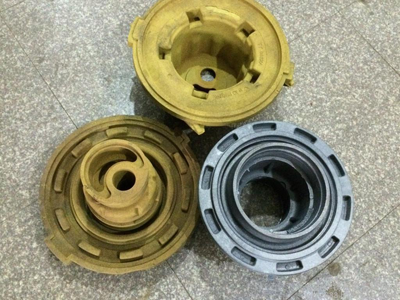

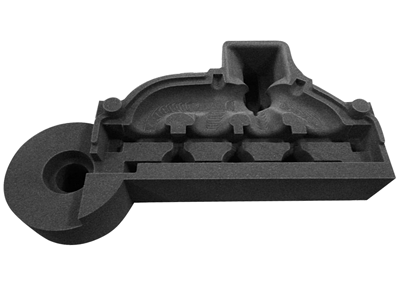

覆膜砂是壳型铸造的材料，主要特点有
1、振动清砂、高强度、低发气、低膨胀；
2、涣散性好、铸件表面光洁度高；
3、壳型不起层、热稳定性好、导热性好、流动性好，铸件表面平整；
4、高强度、耐高温、低膨胀、.脱模性好、抗粘砂性好；
5、壳层均匀不脱壳、固化速度快；
金丰覆膜砂粒度50-140目，可根据铸造要求定制强度。
联系电话：135 0545 0198
产品参数：
| 项目 |型号 | JFS-GD | JFS-GDD |
|
常温抗拉强度（Mpa） 232℃±5℃,2分钟 |
2.5—6.0 | 2.5—6.0 |
|
常温抗弯强度（Mpa） 232℃±5℃,2分钟 |
3.5—10.0 | 3.5—10.0 |
|
热态抗拉强度（Mpa） 232℃±5℃,2分钟 |
1.0—2.5 | 1.0—2.5 |
|
热态抗弯强度（Mpa） 232℃±5℃,2分钟 |
3.0—6.5 | 3.0—6.5 |
| 熔点℃ | 95--105 | 95--105 |
|
高温抗压强度 1000℃,1分钟 |
0.5 | 0.5 |
|
热膨胀率（%） 1000℃ |
0.8 | 0.6 |
|
发气量（ml/g） 850℃,3分钟 |
10—18 | 6—12 |
|
灼减量（%） 1000℃,30分钟 |
1.0—2.2 | 1.0—2.2 |
| 推荐使用范围 | 铸铁件 |
铸钢 |
上一篇：没有了！ 下一篇：覆膜砂
